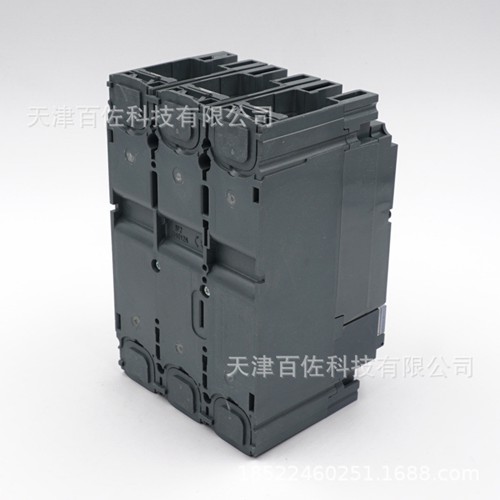

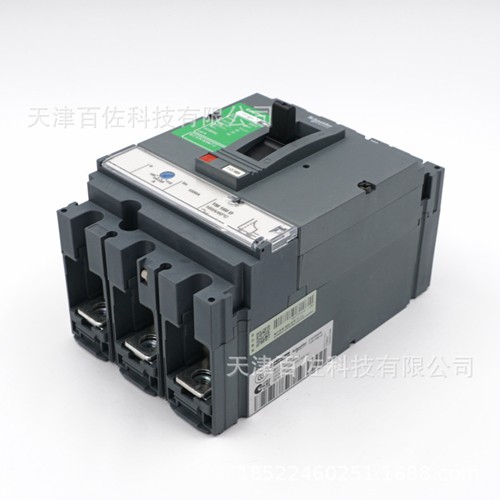

施耐德CVS160N TM160D 3P3D

施耐德CVSE/B/F/N/H塑壳断路器

塑壳断路器能够在电流超过跳脱设定后自动切断电流。塑壳指的是用塑料绝缘体来作为装置的外壳，用来隔离导体之间以及接地金属部分。塑壳断路器通常含有热磁跳脱单元，而大型号的塑壳断路器会配备固态跳脱传感器。其脱扣单元分为：热磁脱扣与电子脱扣器。

施耐德CVSE/B/F/N/H塑壳断路器的主要参数

系列名称：CVS(E/B/F/H/N)(100A/160A/250A/400A/630A)
接线方式：板前接线
壳架等级额定电流：100A，160A，250A，400A，630A
额定电压: 400V AC

极数范围：3P，4P

短路分段能力：E型25kA，B型25kA，F型36kA，N型50kA，H型70kA

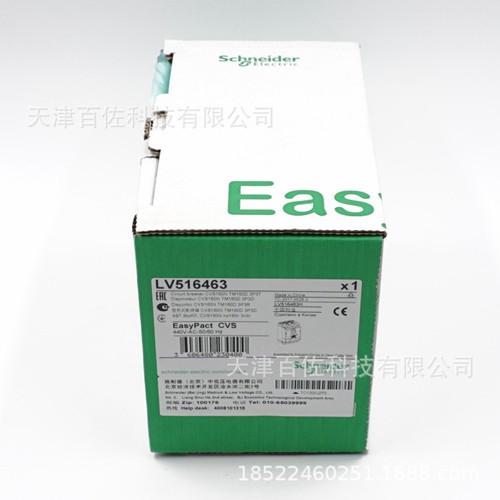

包装规格：1个/盒

脱扣器类型：热磁式，电子脱扣器

脱扣器名称：TMD，ETS2.3

脱扣器保护功能：两段保护LI，四段保护LSG

产品宽度范围：75mm，105mm，140mm

额定电流范围：16A，25A，32A，40A，50A，63A，80A，100A，100A，125A，160A，200A，250A，320A，400A，500A，600A

施耐德CVSE/B/F/N/H塑壳断路器的物理性能

机械寿命: 30000次

电气寿命: 12000次

使用环境温度: -25°C至+70°C
存储环境温度: -50°C至+80°C

施耐德CVSE/B/F/N/H塑壳断路器的执行标准

符合标准:EN 60947-2，IEC 60947-2
